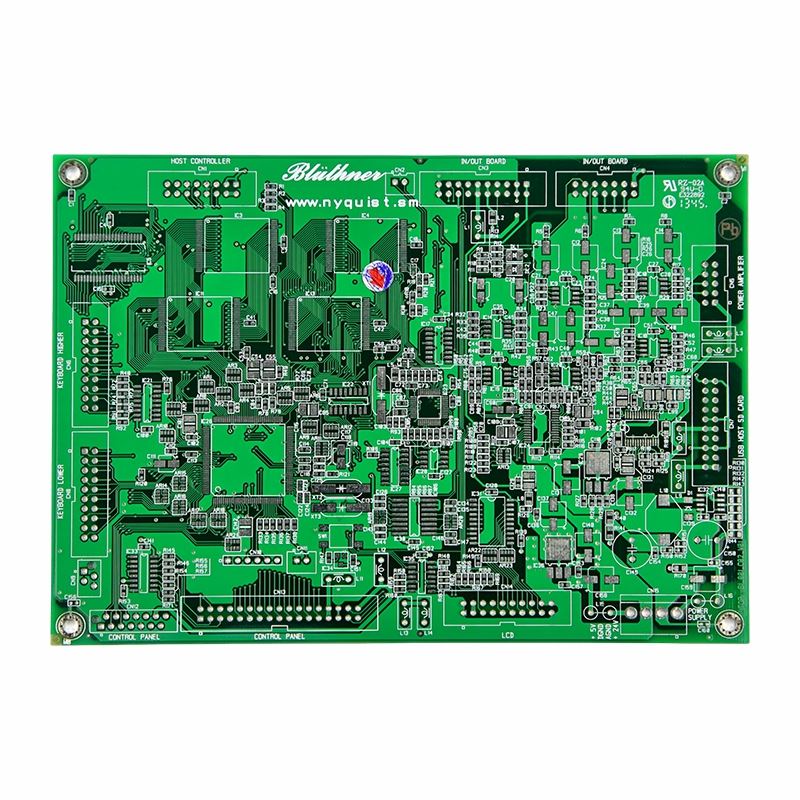

কনজিউমার ইলেকট্রনিক্স অনমনীয় বোর্ড

ভোক্তা ইলেকট্রনিক্স পণ্যের সাধারণত আকার, কর্মক্ষমতা, চেহারা, নিরাপত্তা এবং খরচের জন্য কঠোর প্রয়োজনীয়তা থাকে। এই ক্ষেত্রে ব্যবহৃত একটি অনমনীয় PCB অবশ্যই স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা, নির্ভরযোগ্য যান্ত্রিক শক্তি, ভাল সোল্ডারযোগ্যতা এবং স্বয়ংক্রিয় SMT সমাবেশের সাথে সামঞ্জস্যপূর্ণতা প্রদান করবে।

অনমনীয় পিসিবি সোর্স করার সময় অনেক গ্রাহক একই ধরনের সমস্যার সম্মুখীন হন। কিছু সরবরাহকারী সাধারণ বোর্ড তৈরি করতে পারে কিন্তু কমপ্যাক্ট লেআউট সমর্থন করতে পারে না। কিছু নমুনা গ্রহণযোগ্য দেখায়, কিন্তু ব্যাচ উৎপাদনের সময় গুণমান অস্থির হয়ে ওঠে। কিছু প্রকল্প বিলম্বিত হয় কারণ PCB সরবরাহকারী সময়মতো ইঞ্জিনিয়ারিং প্রতিক্রিয়া প্রদান করে না। অন্যান্য গ্রাহকরা উপাদান নির্বাচন, পৃষ্ঠ ফিনিস পছন্দ, প্রতিবন্ধকতা প্রয়োজনীয়তা, বা উত্পাদন খরচ অপ্টিমাইজেশান নিয়ে লড়াই করে।

আমাদের কঠোর পিসিবি সমাধানগুলি এই প্রকৃত গ্রাহক উদ্বেগের চারপাশে তৈরি করা হয়েছে। উত্পাদনের আগে, আমরা গারবার ফাইলগুলি পর্যালোচনা করতে পারি এবং মূল নকশার পয়েন্টগুলি যেমন লাইনের প্রস্থ, ব্যবধান, গর্তের আকার, সোল্ডার মাস্ক ক্লিয়ারেন্স, তামার ভারসাম্য, প্যানেলাইজেশন, বোর্ডের বেধ এবং পৃষ্ঠের ফিনিস উপযুক্ততা পরীক্ষা করতে পারি। এটি গ্রাহকদের সম্ভাব্য ঝুঁকি আগে শনাক্ত করতে এবং অপ্রয়োজনীয় সংশোধন কমাতে সাহায্য করে।

আমাদের সমাধানগুলি ভোক্তা ইলেকট্রনিক্স প্রকল্পগুলির জন্য উপযুক্ত যার প্রয়োজন:

• কম্প্যাক্ট গঠন এবং উচ্চ উপাদান ঘনত্ব
• স্থিতিশীল সংকেত এবং শক্তি কর্মক্ষমতা
• SMT সমাবেশের সময় নির্ভরযোগ্য সোল্ডারিং
• দৈনন্দিন ব্যবহারের জন্য ভাল যান্ত্রিক শক্তি
• প্রতিযোগিতামূলক বাজারের জন্য খরচ-কার্যকর উৎপাদন
• নমুনা থেকে ভর উৎপাদন পর্যন্ত সামঞ্জস্যপূর্ণ গুণমান
• RoHS-সঙ্গত উপাদান বিকল্প
• দ্রুত প্রোটোটাইপ এবং নমনীয় ব্যাচ উত্পাদন সমর্থন

ভোক্তা ইলেকট্রনিক্স ব্র্যান্ডগুলির জন্য, সবচেয়ে বড় উদ্বেগ প্রায়শই শুধুমাত্র প্রথম নমুনা কাজ করে কিনা তা নয়, তবে তার পরে প্রতিটি ব্যাচ স্থিতিশীল থাকতে পারে কিনা। এজন্য আমরা পুনরাবৃত্তিযোগ্য প্রক্রিয়া, নথিভুক্ত প্রয়োজনীয়তা, পরিদর্শন নিয়ন্ত্রণ, এবং প্রকৌশল পর্যালোচনা থেকে চূড়ান্ত চালান পর্যন্ত স্পষ্ট যোগাযোগের উপর ফোকাস করি।

কনজিউমার ইলেকট্রনিক্স অনমনীয় বোর্ডগুলি স্মার্ট এবং সংযুক্ত পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। বিভিন্ন অ্যাপ্লিকেশনের বিভিন্ন প্রযুক্তিগত প্রয়োজনীয়তা রয়েছে, তাই পিসিবি ডিজাইন এবং উত্পাদন প্রক্রিয়া চূড়ান্ত পণ্য ব্যবহারের সাথে মিলিত হওয়া উচিত।

সাধারণ অ্যাপ্লিকেশন ক্ষেত্রগুলির মধ্যে রয়েছে স্মার্ট হোম ডিভাইস, ব্লুটুথ অডিও পণ্য, চার্জার এবং অ্যাডাপ্টার, রিমোট কন্ট্রোল, পাওয়ার ব্যাঙ্ক, আইওটি সেন্সর, পরিধানযোগ্য ডিভাইস, এলইডি ভোক্তা পণ্য, গেমিং আনুষাঙ্গিক, ব্যক্তিগত যত্ন ইলেকট্রনিক্স, এবং ছোট গৃহস্থালী যন্ত্রপাতি নিয়ন্ত্রক।

কমপ্যাক্ট যোগাযোগ পণ্যের জন্য, কস্মার্টফোন পিসিবিপ্রায়ই সূক্ষ্ম রাউটিং, সঠিক স্তর প্রান্তিককরণ, স্থিতিশীল প্রতিবন্ধকতা, নির্ভরযোগ্য পৃষ্ঠ ফিনিস, এবং চমৎকার সোল্ডারেবিলিটি প্রয়োজন। এমনকি উৎপাদনে সামান্য বিচ্যুতি সিগন্যাল ট্রান্সমিশন, চার্জিং পারফরম্যান্স, কম্পোনেন্ট অ্যাসেম্বলি, বা দীর্ঘ-বিশ্বস্ততাকে প্রভাবিত করতে পারে।

স্মার্ট জীবনযাপন এবং দৈনন্দিন গৃহস্থালী পণ্যের জন্য, কহোম ইলেকট্রনিক্স পিসিবিসাধারণত স্থিতিশীল শক্তি নিয়ন্ত্রণ, দীর্ঘ অপারেটিং জীবন, নিরাপদ বৈদ্যুতিক কর্মক্ষমতা, এবং বারবার দৈনন্দিন ব্যবহারের অধীনে নির্ভরযোগ্য ফাংশন প্রয়োজন। এই পণ্যগুলির সর্বদা সবচেয়ে জটিল PCB কাঠামোর প্রয়োজন হয় না, তবে তাদের স্থিতিশীল গুণমান, যুক্তিসঙ্গত খরচ এবং সামঞ্জস্যপূর্ণ ভর উত্পাদন প্রয়োজন।

পণ্যের অ্যাপ্লিকেশনটি বোঝার মাধ্যমে, আমরা শুধুমাত্র একটি আদর্শ উত্পাদন পরিষেবা প্রদানের পরিবর্তে আরও উপযুক্ত PCB উত্পাদন পরামর্শ প্রদান করতে পারি।

গ্রাহকরা সাধারণত একটি তদন্ত পাঠানোর আগে একটি PCB প্রস্তুতকারক তাদের প্রযুক্তিগত প্রয়োজনীয়তা মেলে কিনা তা জানতে চান। ক্লিয়ার ম্যানুফ্যাকচারিং ক্ষমতা প্রকৌশলী এবং ক্রেতাদের মূল্যায়ন করতে সহায়তা করে যে সরবরাহকারী বর্তমান এবং ভবিষ্যতের উভয় প্রকল্পকে সমর্থন করতে পারে কিনা।

আমরা বেসিক কন্ট্রোল বোর্ড থেকে আরও কমপ্যাক্ট মাল্টিলেয়ার ডিজাইন পর্যন্ত বিভিন্ন ভোক্তা ইলেকট্রনিক্স অ্যাপ্লিকেশনের জন্য কঠোর PCB উত্পাদন সমর্থন করি। আমাদের উত্পাদন প্রক্রিয়া সার্কিট নির্ভুলতা, ড্রিলিং গুণমান, কলাই স্থিতিশীলতা, সোল্ডার মাস্ক প্রান্তিককরণ, পৃষ্ঠের ফিনিস গুণমান এবং চূড়ান্ত পরিদর্শনের উপর দৃষ্টি নিবদ্ধ করে।

কমপ্যাক্ট ইলেকট্রনিক ডিজাইনের জন্য, ছোট উত্পাদন বিবরণ সরাসরি সমাবেশ ফলন এবং পণ্য কর্মক্ষমতা প্রভাবিত করতে পারে. উদাহরণস্বরূপ, অপর্যাপ্ত ব্যবধান শর্ট সার্কিটের কারণ হতে পারে, দুর্বল সোল্ডার মাস্ক নিয়ন্ত্রণ এসএমটি সমাবেশকে প্রভাবিত করতে পারে এবং অনুপযুক্ত পৃষ্ঠ ফিনিস সোল্ডারযোগ্যতা হ্রাস করতে পারে। আমাদের প্রকৌশল পর্যালোচনা গ্রাহকদের উৎপাদন শুরু করার আগে এই ঝুঁকি কমাতে সাহায্য করে।

উপাদান এবং পৃষ্ঠ ফিনিস নির্বাচন সরাসরি PCB কর্মক্ষমতা, খরচ, নির্ভরযোগ্যতা, সোল্ডারযোগ্যতা, এবং শেলফ জীবন প্রভাবিত করে। অনেক গ্রাহক অনিশ্চিত যে কোন বিকল্পটি তাদের পণ্যের জন্য সবচেয়ে উপযুক্ত, বিশেষ করে নকশার প্রাথমিক পর্যায়ে। আমরা পণ্য ব্যবহার, উপাদানের ধরন, অপারেটিং পরিবেশ, সমাবেশ প্রক্রিয়া এবং লক্ষ্য বাজেটের উপর ভিত্তি করে ব্যবহারিক পছন্দের সুপারিশ করতে পারি।

সর্বোত্তম পছন্দটি সর্বদা সবচেয়ে ব্যয়বহুল হয় না। উদাহরণস্বরূপ, ENIG প্রায়শই সূক্ষ্ম-পিচ উপাদান, BGA, বা উচ্চ-নির্ভরযোগ্যতা পণ্যের জন্য উপযুক্ত, যখন সীসা-বিনামূল্যে HASL বা OSP হতে পারে ব্যয় সংবেদনশীল পণ্যের জন্য আরও ব্যবহারিক-। আমাদের লক্ষ্য গ্রাহকদের খরচ, কর্মক্ষমতা, এবং উত্পাদন স্থিতিশীলতার মধ্যে সঠিক ভারসাম্য চয়ন করতে সাহায্য করা।

ভোক্তা ইলেকট্রনিক্স পিসিবি উত্পাদনের সবচেয়ে গুরুত্বপূর্ণ অংশগুলির মধ্যে একটি গুণ নিয়ন্ত্রণ। একটি ছোট PCB ত্রুটি সমাবেশ ব্যর্থতা, অস্থির পণ্য ফাংশন, গ্রাহকের অভিযোগ, বা বিলম্বিত ডেলিভারি হতে পারে। ব্র্যান্ড এবং OEM গ্রাহকদের জন্য, এই ঝুঁকিগুলি উচ্চ খরচ এবং বাজারের খ্যাতির ক্ষতি হতে পারে।

আমাদের মান নিয়ন্ত্রণ প্রক্রিয়া উপাদান পরিদর্শন থেকে শুরু হয় এবং প্রতিটি উত্পাদন পর্যায়ে চলতে থাকে। আমরা উপাদান ট্রেসেবিলিটি, সার্কিট নির্ভুলতা, গর্তের গুণমান, প্লেটিং নির্ভরযোগ্যতা, সোল্ডার মাস্কের গুণমান, পৃষ্ঠের ফিনিস অবস্থা এবং চূড়ান্ত বৈদ্যুতিক কর্মক্ষমতার উপর ফোকাস করি।

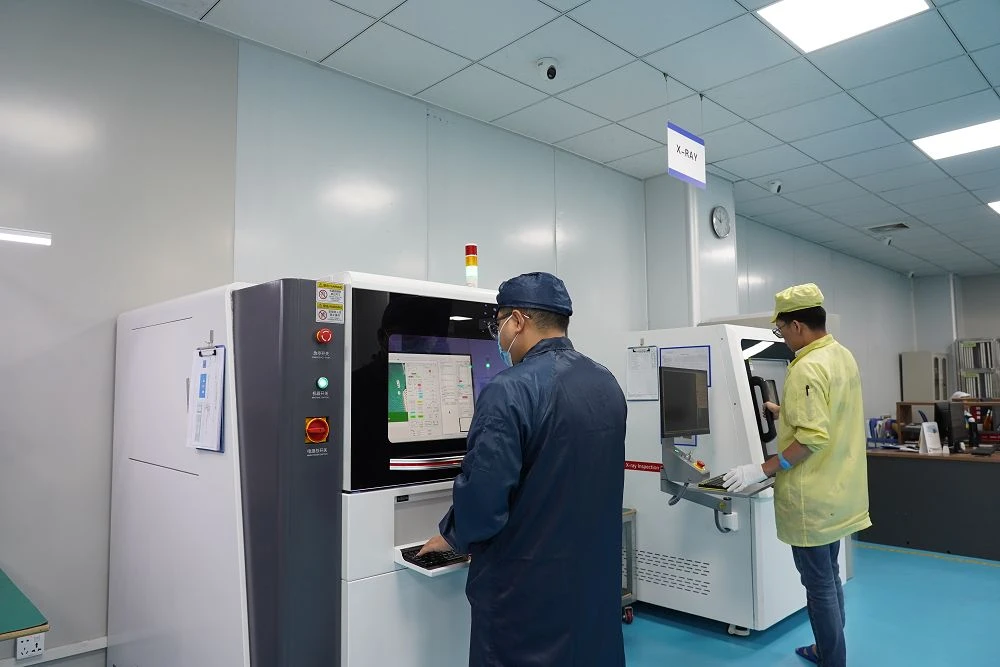

মূল গুণমান নিয়ন্ত্রণের পদক্ষেপগুলির মধ্যে রয়েছে ইনকামিং উপাদান পরিদর্শন, মাল্টিলেয়ার বোর্ডের জন্য অভ্যন্তরীণ স্তর পরিদর্শন, AOI পরিদর্শন, ড্রিলিং এবং প্লেটিং পরিদর্শন, সোল্ডার মাস্ক পরিদর্শন, পৃষ্ঠ ফিনিস পরিদর্শন, বৈদ্যুতিক পরীক্ষা, প্রতিবন্ধকতা পরীক্ষা যখন প্রয়োজন হয়, চূড়ান্ত চাক্ষুষ পরিদর্শন, এবং শিপমেন্টের আগে প্রতিরক্ষামূলক প্যাকেজিং।

গ্রাহকদের জন্য, মান নিয়ন্ত্রণের সবচেয়ে গুরুত্বপূর্ণ মান হল ধারাবাহিকতা। একটি সফল প্রোটোটাইপ শুধুমাত্র প্রথম ধাপ। স্থিতিশীল ব্যাপক উৎপাদন হল যা সত্যিকার অর্থে দীর্ঘ-মেয়াদী সহযোগিতাকে সমর্থন করে। আমরা সাধারণ PCB ঝুঁকি কমাতে সাহায্য করি যেমন ওপেন সার্কিট, শর্ট সার্কিট, দুর্বল সোল্ডারেবিলিটি, ওয়ারপেজ, ডিলামিনেশন, ভুল গর্ত, পৃষ্ঠের দূষণ এবং অসামঞ্জস্যপূর্ণ চেহারা।
